はじめに

今回は、AWSのVPCピアリングを利用して、異なるVPC同士を接続します。

VPCピアリングは、2つのVPCを接続する機能です。
接続したVPC間では、異なるVPCに配置されたAWSリソース同士を
プライベートIPアドレスで通信させることができます。

このハンズオンでは、すでに作成されているVPCをVPC-A、
新しく作成するVPCをVPC-Bとします。
そして、VPC-A内のEC2-AからVPC-B内のEC2-BへPingを実行します。

まず、VPC-B側のVPC、サブネット、ルートテーブル、Security Group、EC2を
CloudFormationで作成します。

その後、VPCピアリング接続を作成し、双方のルートテーブルを設定します。
最後にPingを実行して、VPC間で通信できることを確認します。

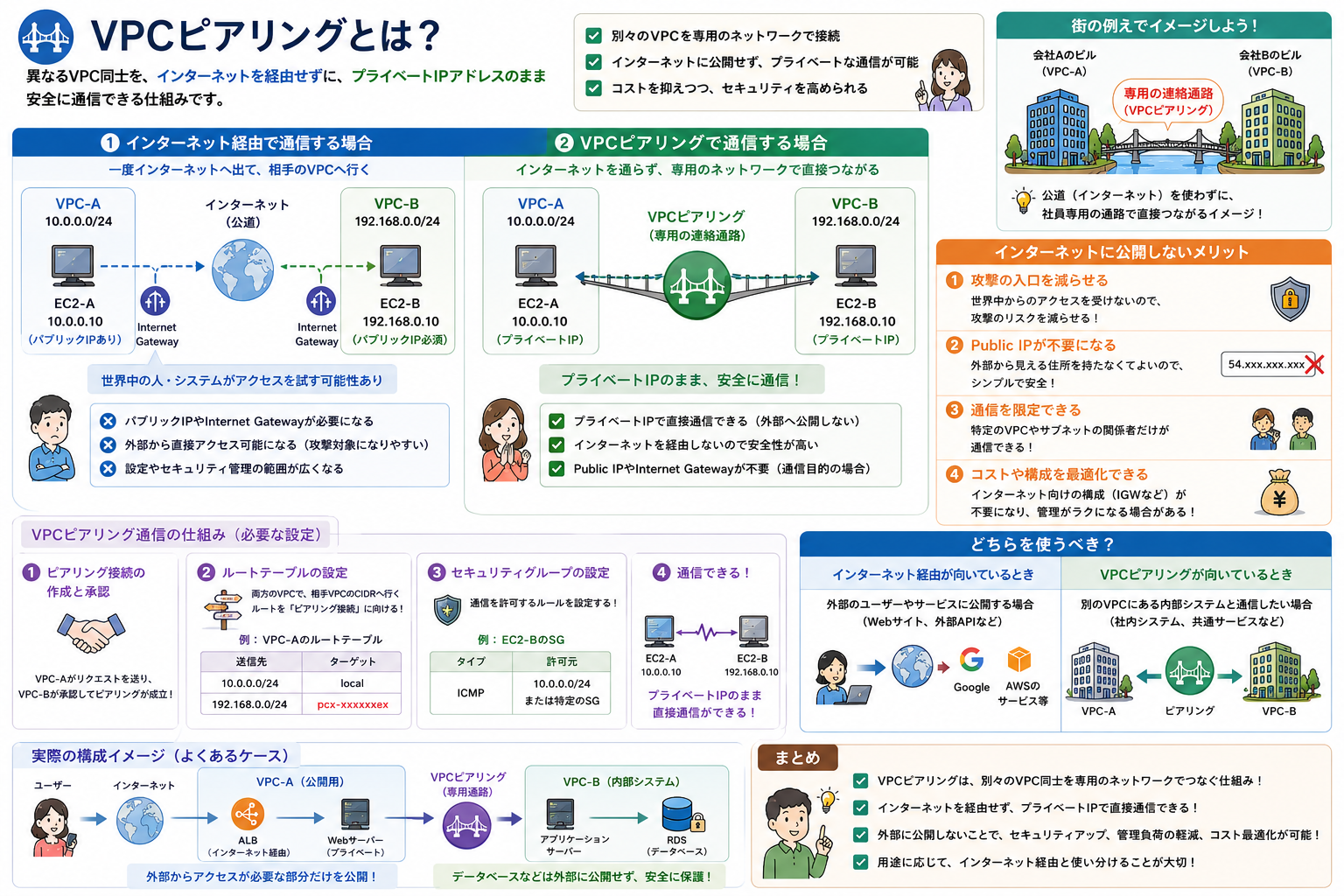

今回構築する全体像

VPC-AとVPC-BをVPCピアリングで接続します。
さらに、それぞれのルートテーブルへ相手VPC宛てのルートを追加します。

設定が完了したら、EC2-AからEC2-BのプライベートIPアドレスへPingを実行します。
これにより、VPCピアリング経由で通信できることを確認します。

各サービスの役割

構築を始める前に、今回利用するAWSサービスの役割を整理します。

今回の構成を建物に例えて考えてみます。
VPC-AとVPC-Bという別々の建物があり、それぞれの建物の中にEC2があります。

VPCピアリングは、この2つの建物を直接つなぐ専用通路のような役割です。
ただし、通路を作っただけでは通信できません。

そこで、それぞれのルートテーブルへ
「相手の建物へ行く場合は、この通路を使う」という道案内を設定します。
さらに、Security Groupでも必要な通信を許可します。

VPCピアリングを利用するメリット

• ・異なるVPCのリソース同士を接続できる
• ・プライベートIPアドレスで通信できる
• ・インターネットを経由せずにVPC間通信ができる
• ・VPCを分けた状態のまま、必要な環境同士を通信させられる

例えば、Webサーバー用VPCとデータベース用VPCを分けて管理する場合に利用できます。
また、開発環境と本番環境を別々のVPCに分け、必要な通信だけをVPC間で行う構成にも利用できます。

VPCピアリングの主な使用用途

VPCピアリングは、異なるVPCに分けて管理しているシステムや環境同士を、 プライベートIPアドレスで通信させたい場合に利用されます。

例えば、以下のような用途があります。

構築手順

ここからは、実際にVPCピアリング環境を構築していきます。
まず既存環境を確認し、その後VPC-BをCloudFormationで作成します。

Step1 既存のVPC-A・EC2-Aを確認する

はじめに、VPCピアリングの接続元となる既存のVPC-Aを確認します。
あわせて、疎通確認に使用するEC2-Aの情報も確認します。

① VPC-Aを確認する

確認手順

1. AWSマネジメントコンソールを開きます。
2. 画面上部の検索欄へ「VPC」と入力します。
3. 検索結果から［VPC］をクリックします。
4. 左メニューの［お使いのVPC］をクリックします。
5. 今回使用する既存のVPC-Aを選択します。
6. ［詳細］からVPC IDとIPv4 CIDRを確認します。

確認する値

② EC2-Aを確認する

確認手順

1. 画面上部の検索欄へ「EC2」と入力します。
2. 検索結果から［EC2］をクリックします。
3. 左メニューの［インスタンス］をクリックします。
4. 今回使用するEC2-Aを選択します。
5. ［詳細］タブからインスタンスの状態を確認します。
6. ［ネットワーキング］タブからプライベートIPv4アドレスとサブネットIDを確認します。

確認する値

• インスタンスの状態：［実行中］
• VPC ID：Step1で確認したVPC-A
• プライベートIPv4アドレス
• サブネットID

Step2 CloudFormationテンプレートを作成する

次に、VPC-B側の環境を作成します。
今回はCloudFormationを利用するため、最初にテンプレートを準備します。

① YAMLファイルを作成する

1. VSCodeを開きます。
2. 任意の作業フォルダを開きます。
3. 新規ファイルを作成します。
4. ファイル名をtemplate.ymlとします。
5. 以下の内容を貼り付けて保存します。

AWSTemplateFormatVersion: '2010-09-09'
Description: Create VPC-B and EC2-B for VPC Peering hands-on

Parameters:
  Name:
    Type: String
    Description: Resource name suffix
    AllowedPattern: '[a-zA-Z0-9-]+'
    ConstraintDescription: Use letters, numbers, and hyphens only

  LatestAmiId:
    Type: AWS::SSM::Parameter::Value
    Default: /aws/service/ami-amazon-linux-latest/al2023-ami-kernel-default-x86_64
    Description: Latest Amazon Linux 2023 AMI

Resources:
  PeerVPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 192.168.0.0/24
      EnableDnsSupport: true
      EnableDnsHostnames: true
      Tags:
        - Key: Name
          Value: !Sub vpc-${Name}-02

  PeerSubnet:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref PeerVPC
      CidrBlock: 192.168.0.0/28
      MapPublicIpOnLaunch: false
      Tags:
        - Key: Name
          Value: !Sub subnet-${Name}-02

  PeerRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref PeerVPC
      Tags:
        - Key: Name
          Value: !Sub rtb-${Name}-02

  PeerSubnetRouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PeerSubnet
      RouteTableId: !Ref PeerRouteTable

  PeerSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: Allow ICMP from existing VPC-A
      VpcId: !Ref PeerVPC
      SecurityGroupIngress:
        - Description: Allow ping from VPC-A
          IpProtocol: icmp
          FromPort: -1
          ToPort: -1
          CidrIp: 10.0.0.0/24
      Tags:
        - Key: Name
          Value: !Sub sgp-${Name}-02

  PeerEC2:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref LatestAmiId
      InstanceType: t3.micro
      SubnetId: !Ref PeerSubnet
      SecurityGroupIds:
        - !Ref PeerSecurityGroup
      Tags:
        - Key: Name
          Value: !Sub ec2-${Name}-02

Outputs:
  PeerVpcId:
    Description: VPC-B ID used as the accepter VPC
    Value: !Ref PeerVPC

  PeerVpcCidr:
    Description: VPC-B CIDR
    Value: 192.168.0.0/24

  PeerRouteTableId:
    Description: Route table ID used when adding the peering route
    Value: !Ref PeerRouteTable

  PeerEC2PrivateIp:
    Description: EC2-B private IP used for Ping
    Value: !GetAtt PeerEC2.PrivateIp

  PeerSecurityGroupId:
    Description: EC2-B security group ID
    Value: !Ref PeerSecurityGroup

② テンプレートの設定内容を確認する

Parameters

Nameは、CloudFormationスタックを作成するときにAWSマネジメントコンソール上で入力する値です。

例えば、Nameへtestと入力すると、以下のようなNameタグが設定されます。

vpc-test-02
subnet-test-02
rtb-test-02
sgp-test-02
ec2-test-02

一方、LatestAmiIdでは、Systems ManagerのAWS公開パラメータを利用します。
これにより、Amazon Linux 2023のAMI IDを取得します。

VPC・Subnet

VPC-Bには192.168.0.0/24を設定します。
その中のSubnetには192.168.0.0/28を設定します。

また、MapPublicIpOnLaunch: falseとしているため、
EC2-BにはパブリックIPアドレスが自動で割り当てられません。

Route Table

VPC-B用のルートテーブルを作成し、EC2-Bを配置するSubnetへ関連付けます。

なお、この段階ではVPCピアリング用のルートは作成しません。
ピアリング接続を作成した後に、AWSマネジメントコンソールから手動で設定します。

Security Group

EC2-BへのPingを許可するため、
VPC-AのCIDRである10.0.0.0/24からのICMP通信を許可します。

Outputs

Step3 CloudFormationスタックを作成する

テンプレートの準備ができたら、CloudFormationへアップロードしてスタックを作成します。

① テンプレートをアップロードする

1. AWSマネジメントコンソール上部の検索欄へ「CloudFormation」と入力します。
2. 検索結果から［CloudFormation］をクリックします。
3. ［スタック］画面右上の［スタックの作成］をクリックします。
4. ［新しいリソースを使用（標準）］をクリックします。
5. ［テンプレートの準備］は［既存のテンプレートを選択］を選択します。
6. ［テンプレートの指定］で［テンプレートファイルのアップロード］を選択します。
7. ［ファイルの選択］をクリックします。
8. template.ymlを選択します。
9. ［次へ］をクリックします。

② スタックの詳細を指定する

例えば、Nameにtestと入力する場合、
スタック名はvpc-peering-test-01とします。

1. ［スタック名］へvpc-peering-[name]-01を入力します。
2. ［パラメータ］の［Name］へ自分の名前などの識別用文字列を入力します。
3. ［LatestAmiId］は初期値のままにします。
4. ［次へ］をクリックします。
5. ［スタックオプションの設定］は変更せず、［次へ］をクリックします。
6. ［確認して作成］画面で設定内容を確認します。
7. 最後に、画面下部の［送信］をクリックします。

③ スタックの作成完了を確認する

作成したスタックを開き、［スタック情報］に表示されるステータスを確認します。

CREATE_COMPLETE

ステータスがCREATE_COMPLETEになれば、VPC-B側の環境作成は完了です。

Step4 CloudFormationの出力を確認する

スタックの作成が完了したら、後の設定で利用するVPC IDやプライベートIPアドレスを確認します。

1. CloudFormationの［スタック］から今回作成したvpc-peering-[name]-01をクリックします。
2. ［出力］タブをクリックします。
3. 以下の出力値を確認します。

Step5 VPCピアリング接続を作成する

VPC-Bの準備ができたため、次にVPC-AとVPC-BをVPCピアリングで接続します。

① VPCピアリング接続を作成する

1. AWSマネジメントコンソールで［VPC］を開きます。
2. 左メニューの［ピアリング接続］をクリックします。
3. 画面右上の［ピアリング接続を作成］をクリックします。

設定内容

1. ［名前］へpcx-[name]-01を入力します。
2. ［VPC ID（リクエスタ）］で既存のVPC-Aを選択します。
3. ［アカウント］は［自分のアカウント］を選択します。
4. ［VPC ID（アクセプタ）］へStep4で確認したPeerVpcIdを指定します。
5. 設定内容を確認します。
6. ［ピアリング接続を作成］をクリックします。

② VPCピアリング接続を承認する

1. ［VPC］→［ピアリング接続］を開きます。
2. pcx-[name]-01を選択します。
3. 画面右上の［アクション］をクリックします。
4. ［リクエストを承諾］をクリックします。
5. 確認画面で［リクエストを承諾］をクリックします。
6. ［ステータス］が［アクティブ］になったことを確認します。

Step6 VPC-A側のルートテーブルを設定する

EC2-AからVPC-Bへ通信を送れるようにします。
そのため、EC2-Aが利用しているルートテーブルへVPC-B宛てのルートを追加します。

VPC-Bへのルートを追加する

1. 左メニューの［ルートテーブル］をクリックします。
2. VPC-A側のルートテーブルを選択します。
3. ［ルート］タブをクリックします。
4. ［ルートを編集］をクリックします。
5. ［ルートを追加］をクリックします。

6. ［送信先］へ192.168.0.0/24を入力します。
7. ［ターゲット］で［ピアリング接続］を選択します。
8. 作成したpcx-[name]-01を選択します。
9. ［変更を保存］をクリックします。

設定後

192.168.0.0/24 → VPC Peering

Step7 VPC-B側のルートテーブルを設定する

続いて、EC2-BからVPC-Aへ通信を返せるようにします。
VPC-B側のルートテーブルへ、VPC-A宛てのルートを追加します。

1. ［VPC］→［ルートテーブル］を開きます。
2. Step4で確認したPeerRouteTableIdと一致するルートテーブルを選択します。
3. ［ルート］タブをクリックします。
4. ［ルートを編集］をクリックします。
5. ［ルートを追加］をクリックします。

6. ［送信先］へ10.0.0.0/24を入力します。
7. ［ターゲット］で［ピアリング接続］を選択します。
8. pcx-[name]-01を選択します。
9. ［変更を保存］をクリックします。

Step8 EC2-BのSecurity Groupを確認する

ルートテーブルの設定後、EC2-BでPingを受け取れるようになっているかSecurity Groupを確認します。

1. AWSマネジメントコンソールから［EC2］を開きます。
2. 左メニューの［セキュリティグループ］をクリックします。
3. sgp-[name]-02を選択します。
4. ［インバウンドルール］タブを確認します。

このルールはCloudFormationで作成済みです。
そのため、上記の設定になっていれば追加操作は不要です。

Step9 EC2-AからEC2-BへPingを実行する

必要な設定が完了したため、最後にEC2-AからEC2-BへPingを実行して疎通を確認します。

① EC2-BのプライベートIPを確認する

1. ［CloudFormation］を開きます。
2. vpc-peering-[name]-01を選択します。
3. ［出力］タブをクリックします。
4. PeerEC2PrivateIpの値を確認します。

② EC2-Aへ接続する

EC2-Aへ接続し、ターミナルを開きます。
接続方法は、既存環境で利用している方法を使用します。

③ Pingを実行する

EC2-Aのターミナルで、以下のコマンドを実行します。

ping <PeerEC2PrivateIpの値>

例えば、EC2-BのプライベートIPが192.168.0.9の場合は以下のように実行します。

ping 192.168.0.9

想定される結果

64 bytes from 192.168.0.9: icmp_seq=1 ttl=... time=...
64 bytes from 192.168.0.9: icmp_seq=2 ttl=... time=...
64 bytes from 192.168.0.9: icmp_seq=3 ttl=... time=...

EC2-Bから応答が返れば、疎通確認は成功です。
Pingを停止するときはCtrl + Cを押します。

通信経路

EC2-A
  ↓
VPC-A Route Table
  ↓
VPC Peering
  ↓
VPC-B Route Table
  ↓
Security Group
  ↓
EC2-B

Pingが失敗する場合の確認ポイント

Pingで応答が返ってこない場合は、VPCピアリングだけでなくルートテーブルやSecurity Groupも確認します。
特に、双方のルート設定が不足していないか確認することが重要です。

作成した環境を削除する

動作確認が完了したら、今回作成したリソースを削除します。
不要なリソースを残さないよう、順番に削除していきます。

Step10 VPCピアリング接続を削除する

1. ［VPC］→［ピアリング接続］を開きます。
2. pcx-[name]-01を選択します。
3. ［アクション］をクリックします。
4. ［VPCピアリング接続を削除］をクリックします。
5. 確認画面の内容を確認します。
6. ［削除］をクリックします。

Step11 VPC-A側のルートを削除する

1. ［VPC］→［ルートテーブル］を開きます。
2. VPC-A側で使用しているルートテーブルを選択します。
3. ［ルート］タブを開きます。
4. ［ルートを編集］をクリックします。
5. 192.168.0.0/24 → VPC Peeringの行にある［削除］をクリックします。
6. ［変更を保存］をクリックします。

Step12 CloudFormationスタックを削除する

1. ［CloudFormation］を開きます。
2. ［スタック］からvpc-peering-[name]-01を選択します。
3. 画面右上の［削除］をクリックします。
4. 確認画面で［削除］をクリックします。
5. ステータスがDELETE_IN_PROGRESSになることを確認します。
6. スタックが一覧から削除されるまで待ちます。

スタックを削除すると、以下のリソースもまとめて削除されます。

• ec2-[name]-02
• sgp-[name]-02
• rtb-[name]-02
• subnet-[name]-02
• vpc-[name]-02

追加で設定するとできること

ここまでの手順では、EC2-AからEC2-BへPingを実行してVPC間の疎通を確認しました。

さらに、用途に応じた設定を追加することで、Ping以外の通信にもVPCピアリングを利用できます。
例えば、SSH接続やWeb通信、データベースへの接続などです。

まとめ

この記事では、VPCピアリングを利用して異なるVPCに配置されたEC2同士を接続しました。
そして、プライベートIPアドレスを利用して通信できることを確認しました。

今回のハンズオンで確認したポイントは、以下の4つです。

• ・VPCピアリングで異なるVPC同士を接続する
• ・ルートテーブルで相手側VPCへの通信経路を設定する
• ・Security Groupで必要な通信を許可する
• ・Pingを実行してEC2間の疎通を確認する

特に重要なのは、VPCピアリング接続を作成しただけでは通信できない点です。
通信を成立させるには、双方のルートテーブルへ相手VPC宛てのルートを設定する必要があります。
また、Security Groupでも必要な通信を許可します。

このように、VPCピアリング、ルートテーブル、Security Groupを組み合わせることで、
異なるVPCに配置されたAWSリソース同士をプライベートIPアドレスで通信させることができます。
